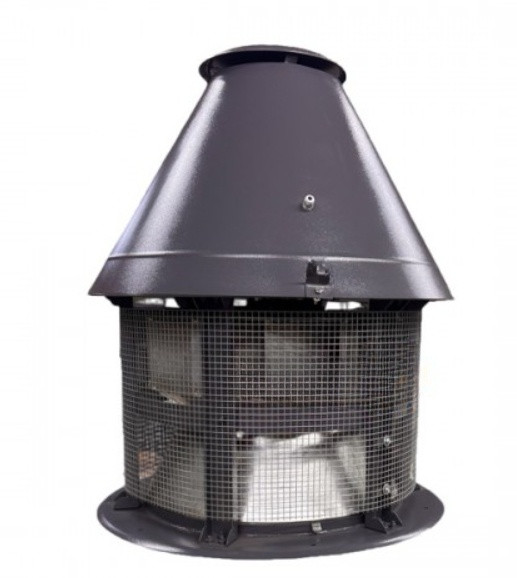

Вентилятор димовидалення ВДРДВ №4 0,75 кВт 1000 об/хв

Загальні відомості про вентилятор ВДРДВ (ВКРДВ) №4 0,75/1000

• даховий вентилятор димовидалення низького тиску;
• встановлюється на отвір у даху;
• не потребує повітропроводів;
• захищений від потрапляння вологи;
• одностороннього всмоктування;>
• 12 назад загнутих лопаток;
• простота в обслуговуванні;
• відсутність шуму у приміщенні;
• економія простору;
• порошкове фарбування;
• колір фарбування корпуса та робочого колеса замовник може вибрати за власним бажанням.

Даховий вентилятор димовидалення ВКРДВ №4 (діаметр робочого колеса – 400 мм) з двигуном АИР63В6 потужністю 0,75 кВт на 1000 об./хв.

Вентилятор даховий радіальний димовидалення ВДРДВ призначений для аварійних систем витяжної вентиляції для примусового видалення диму, нагрітих газів та одночасного відведення тепла за межі приміщення, яке обслуговується, у разі пожежі.

Вентилятори можуть переміщувати димові та повітряні суміші температурою до +600 °С мінімум впродовж 120 хвилин.

Вентилятори застосовуються у стаціонарних системах витяжної вентиляції промислових, житлових, адміністративних та громадських будівель і встановлюються на дахах.

Призначення вентилятора димовидалення ВДРДВ

• вентиляційні системи житлових комплексів;
• вентиляційні системи агропромислових комплексів;
• вентиляційні системи промислових комплексів;
• вентиляційні системи торгівельних комплексів;
• вентиляційні системи у сільському господарстві;
• вентиляційні системи соціальних установ;
• інші санітарно-технічні цілі.

Допускається використання вентилятора для загальнообмінної витяжної вентиляції за частоти обертання, зниженої не менше ніж на 25 % від номінальної частоти обертання електродвигуна.

Даховий вентилятор ВДРДВ встановлюється

• на житлових комплексах;
• на магазинах;
• на виробничих площах;
• на фітнес-центрах;
• на офісах;
• на котеджах;
• на складах;
• на гаражах;
• на підприємствах громадського харчування;
• на агропромислових комплексах;
• на інших санітарно-технічних та виробничих приміщеннях.

  Конструкція вентилятора ВДРДВ

  Вентилятор ВДРДВ складається з наступних основних вузлів:

• Робоче колесо – зварне, складається із переднього і заднього дисків, має 12 загнутих назад лопаток і ступицю.
• Корпус – зварний, на нього кріпиться електродвигун (захищений ковпаком від атмосферних опадів).
• Колектор конічної форми слугує для підводу повітря, що надходить до робочого колеса.
• Асинхронний трифазний (380 В) електродвигун.

• Принцип роботи ВДРДВ

  Електродвигун дахового вентилятора димовидалення передає механічну енергію на робоче колесо вентилятора. Робоче колесо внаслідок обертання засмоктує повітря і виштовхує його в сторони під кутом 90˚ до осі каналу вентиляції.
