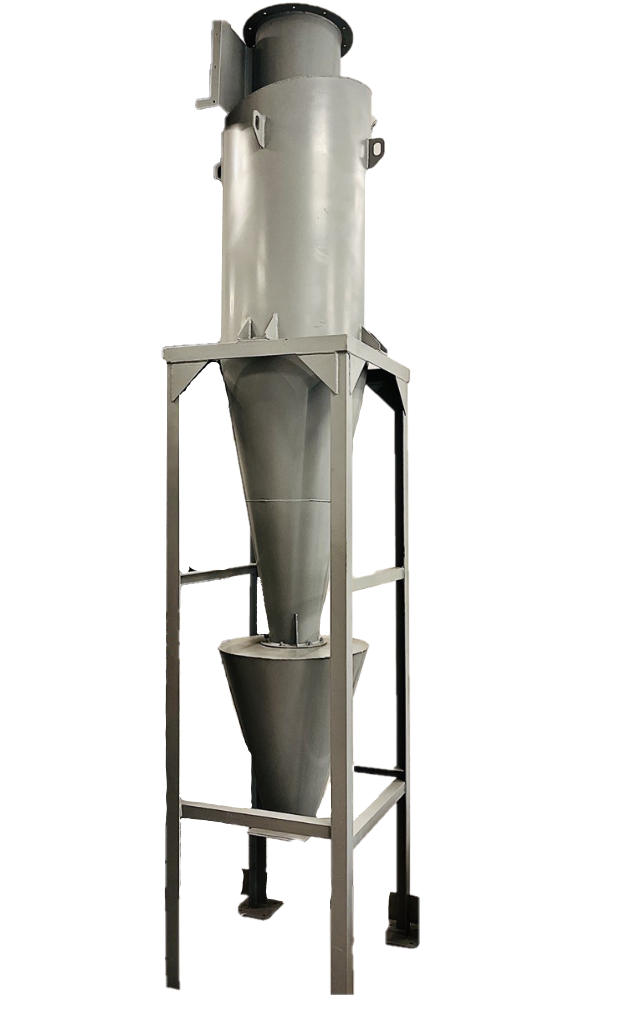

Циклон Ц-375

Загальні відомості про циклон Ц-375

• відцентровий очищувач;
• продуктивність: 1000 - 1500 м²/год;
• робочий тиск: 2500 Па;
• внутрішній діаметр: 375 мм;
• висота: 1720 мм;
• суха очистка пилу;
• матеріал: вуглецева сталь;
• робоча температура: 20-100 С^о;
• швидкість потоку: 16-20 м/с;
• ефективність: 84-97%;
• простий в обслуговуванні;
• ліве чи праве обертання.

Циклони Ц застосовуються:

• у деревообробній промисловості.

Призначення пиловловлювача Ц 375:

• технологічні процеси сушки;
• технологічні процеси обробки деревини;
• процеси пневмотранспорту;
• процеси транспортування сипучих речовин.



Відцентровий очищувач Ц- це вид циклона, який використовується для сухої очистки повітря та газоповітряної суміші від відходів технологічних процесів в деревообробній промисловості (тирса, тріска, сухі стружка, деревного пилу), який незлипається та неналипає, в системах пневмотранспорту та аспіраційних установках. Призначений для роботи в помірному кліматі при температурі навколишнього середовища від -40˚С до +40˚С.



Особливості циклона Ц:

Циклон Ц на слід використовувати для уловлювання крученої стружки, тому що. вона забиває встановлений усередині циклону жалюзійний сепаратор. Це призводить до збільшення опору агрегату та різкого зниження ефективності уловлювання пилу.
Конструкцією розробник не передбачив легкого доступу для чищення сепаратора пиловловлювача Ц, тому часто в процесі експлуатації циклону видаляють сепаратор, що не сильно позначається на його загальній ефективності, але полегшує конструкцію і підвищує надійність.

Комплектність пиловловлювача Ц:

Стандарно циклони Ц комплектуються корпусом та вхідним і вихідним патрубком.

За бажанням замовника циклон може комплектуватися постаментом, бункером для збору пилу, равликом.

Незалежно від виду, циклон-пиловловлювач нашого виробництва обов’язково буде укомплектований паспортом на виріб.



Конструкція та принцип

роботи циклона

Рух пилоповітряної суміші здійснюється по спіралі, що обумовлено конструкцією агрегату. Запилене повітря надходить через вхідний патрубок зверху циклона-пиловловлювача. Під дією відцентрової сили відбувається відділення частинок пилу, а завдяки достатньо високій швидкості ще й відкидання пилу до стінок циклона. Далі під впливом інерції частинки пилу осипаються вниз, потрапляючи в пірамідальний бункер. Після проходження декількох оборотів газоповітряна суміш із нижньої частини циклона піднімається вгору, і вже очищене повітря виходить із верхнього патрубка.

Монтаж циклона

Одним із важливих моментів монтажу є правильна підготовка місця. Можлива установка циклонів як на відкритих площадках, так і на виробничих площах.

Правильний монтаж зазвичай орієнтований на 2 напрями:

- безпека, під час монтажу має бути забезпечено беззаперечне виконання БНіП (СНиП) та робочого проєкта;

- досягнення проєктних параметрів шляхом максимальної герметизації місць з’єднання повітропроводів, а також коректної установки всіх елементів.

У разі монтажу вентилятора перед циклоном необхідний пильовий вентилятор, який буде подавати повітря в систему. За умови наявності розкручувача повітря вентилятор можна встановлювати після циклона, тут уже необхідний ВР 287-46.
