Теплостійкий вентилятор радіальний пиловий ВРП 5-45 №3,15 2,2 кВт 3000 об/хв

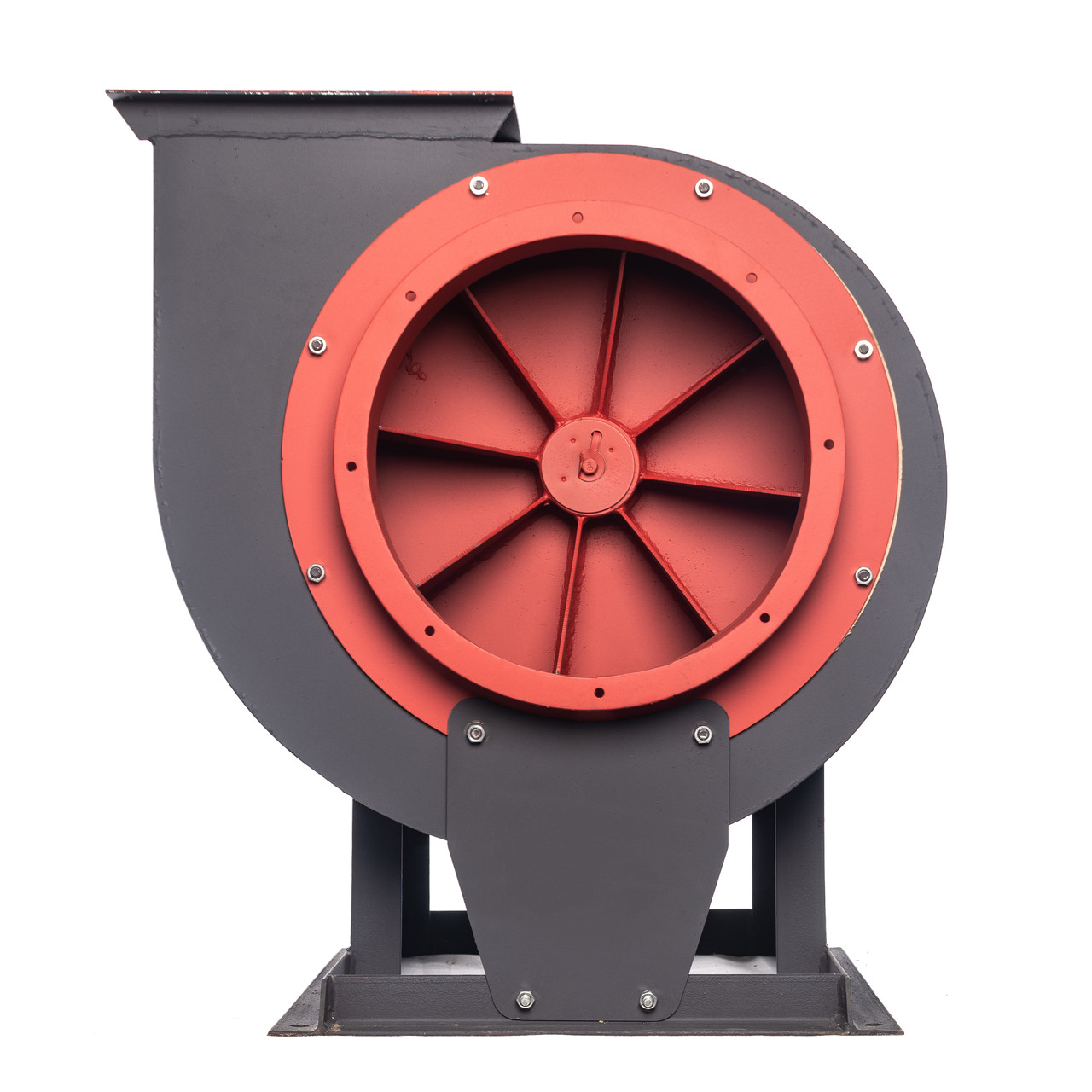

Теплостійкий пиловий радіальний (центробіжний) вентилятор промислового призначення моделі ВРП 5-45 (ВЦП 5-45) №3,15 (діаметр робочого колеса – 315 мм) з вуглецевої сталі.  Даний вентилятор укомплектований двигуном АИР80В2 потужністю 2,2 кВТ на 3000 об/хв. Конструктивне виконання – №1 – робоче колесо на валу електродвигуна.

• Тиск при t=20°C – 1400 - 1000 Па
• Продуктивність при t=20°C – 1,1 - 2,35 тис. м³/год
• Габаритні розміри вентилятора (мм) - 428 Х 490 Х 540

^{* При нагріванні тиск та продуктивність змінюються.}

Вентилятори ВЦП 5-45 (ВРП) призначені для переміщення пилогазоповітряних сумішей, агресивність яких щодо вуглецевої сталі звичайної якості не вища за агресивність повітря, з температурою до 200˚С, що не містять липких речовин, волокнистих матеріалів, з вмістом пилу та інших твердих домішок не більше, ніж 100 г/м³, в умовах помірного (П) клімату (2-а категорія розміщення) згідно з ГОСТ 15150. За умови захисту двигуна від впливу атмосферних опадів дозволяється експлуатація в умовах «П» і «Т» 1-ї категорії.

Температура навколишнього середовища від мінус 40˚С до плюс 40˚С (для вентиляторів у тропічному виконанні плюс 45 ˚С).

Загальні відомості про теплостійкий вентилятор ВЦП 5-45 (ВРП):

• пиловий вентилятор;
• висока продуктивність;
• гранично-допустима температура газових сумішей - 200˚С;
• 8 радіальних прямих лопаток;
• підвищена міцність;
• одностороннього всмоктування;
• напрямок обертання робочого колеса – праве або ліве;
• положення корпусу – 0˚, 45˚, 90˚, 135˚, 180˚, 270˚, 315˚;
• матеріал - вуглицева сталь;
• клас захисту - IP55.

Призначення теплостійкого вентилятора ВЦП 5-45 (ВРП):

• вентиляційні системи;
• системи кондиціювання;
• системи охолодження механізмів;
• системи повітряного опалення;
• системи сушки;
• системи пневмотранспорту;
• системи пилоочисних установок;
• інші санітарно-виробничі цілі.

Вентилятор ВЦП 5-45 (ВРП) встановлюється:

• на елеваторах та інших агропромислових комплексах;
• у виробничих приміщеннях;
• у цехах;
• у деревообробній промисловості;
• у металообробній промисловості;
• у меблевих цехах;
• у ресторанах чи місцях громадського харчування;
• на інших промислових підприємствах.

ВЦП 5-45 (ВРП) застосовується:

• для видалення стружки чи пилу від деревообробних станків;
• для відведення металічної стружки чи пилу від металообробних станків;
• для видалення пилу під час обробки текстильної продукції;
• для очищення повітря під час роботи зварювального обладнання;
• для очищення повітря у приміщеннях, де обробляються крупи;
• для видалення мілких частинок цементу на заводах з виробництва залізобетонних виробів та бетонних розчинів;
• для створення пневмотранспортної системи переміщення у зерносховищах;
• в інших санітарно-технічних та виробничих цілях.

Конструкція вентилятора ВЦП 5-45 (ВРП):

Вентилятор ВЦП 5-45 (ВРП) складається з наступних основних вузлів:

1. робоче колесо вентилятора – зварне, складається з заднього диска, має 8 прямих радіальних лопаток і ступицю;
2. корпус виконує функції відводу повітря (яке виходить із робочого колеса) у певному напрямку, а також часткового перетворення динамічного тиску потоку в статичний;
3. станина вентилятора зварна, на неї кріпиться корпус і електродвигун. Основа станини має отвори для встановлення на фундамент;
4. циліндричний вхідний патрубок слугує для підводу повітря, що надходить до робочого колеса;
5. додаткова крильчатка охолодження встановлена на валу;
6. асинхронний трифазний (380 В) електродвигун (за бажанням замовника може комплектуватися однофазним (220 В) електродвигуном).

Принцип роботи вентилятора ВЦП 5-45 (ВРП):

Електродвигун передає механічну енергію на робоче колесо. Робоче колесо центробіжного (радіального) вентилятора внаслідок обертання засмоктує повітря через вхідний отвір. Повітря рухається від центру до периферії та за рахунок центробіжної сили викидається лопатками у вихідний отвір спірального корпусу (перпендикулярно до вхідного отвору).

Габаритні розміри

Аеродинамічні характеристики
