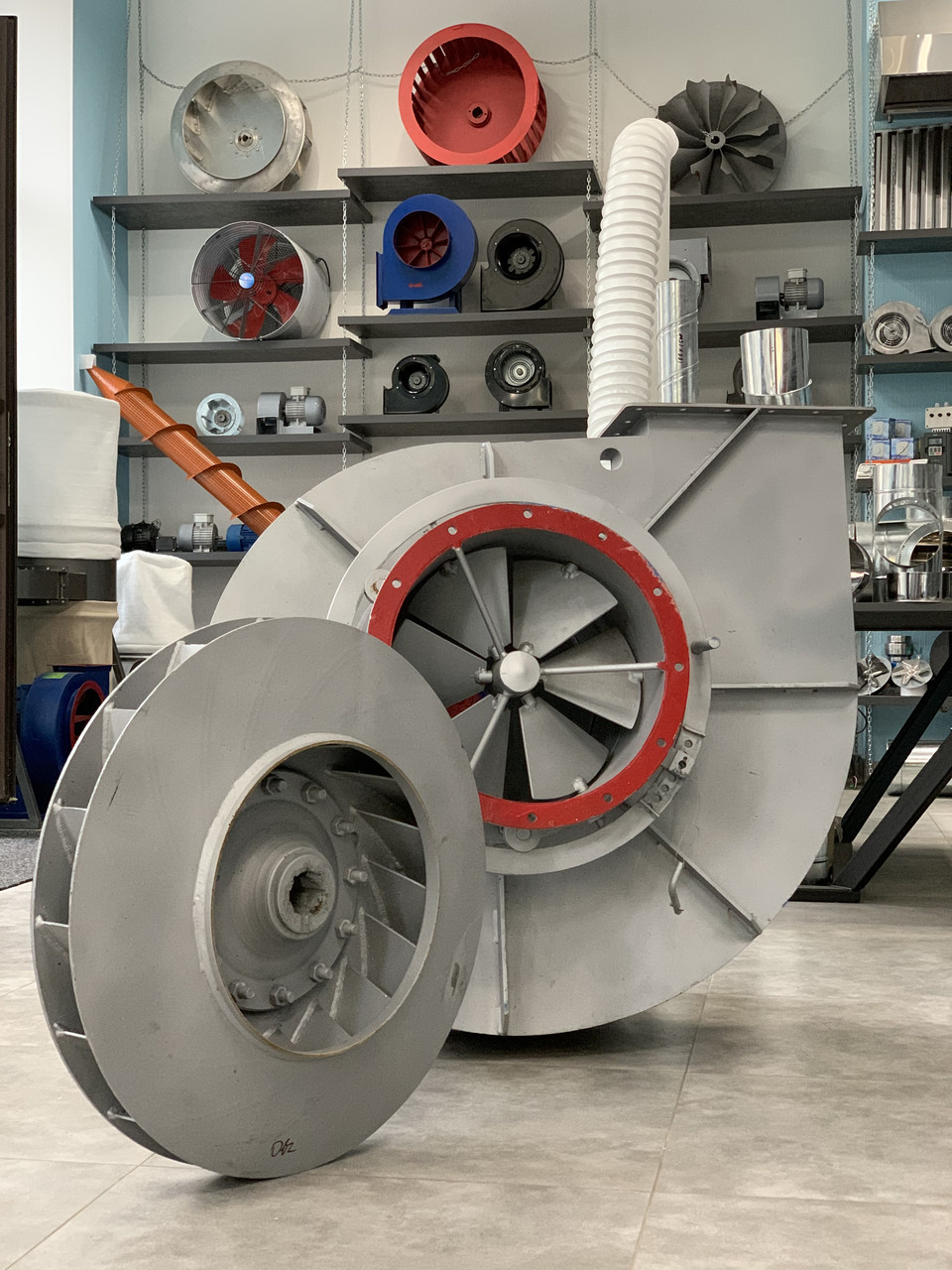

Димосос ДН-6,3 95-40 5,5 кВт 1500 об/хв

Димосос типу ДН-6,3 95-40 (діаметр робочого колеса – 630 мм) загальнопромислового призначення з двигуном АИР112М4 потужністю 5,5 кВт на 1500 об./хв. Конструктивне виконання №1 – робоче колесо на валу електродвигуна. Призначені для відведення вибухобезпечних димових газів із топок парових і водогрійних котельних агрегатів (котлів, обладнаних ефективно діючою системою золовловлювання). Димососи застосовують в технологічних установках для переміщення неагресивних газів з кінцевою запиленістю димових газів не більше ніж 2 г/м³ в умовах помірного (П) клімату (3-я категорія розміщення), згідно з ГОСТ 15150. За умови захисту димососа від впливу атмосферних опадів дозволяється експлуатація в умовах «П» і «Т» 1-ї та 2-ї категорії.

Температура навколишнього середовища від -30˚С до +40˚С. Температура переміщуваних димових газів до 200˚С (короткочасно до 250˚С).

Тиск при t = 20°C – 1450 - 600 Па

Продуктивність при t = 20°C – 2,2 - 6,6 тис.м³/год

Габаритні розміри вентилятора (мм) - 1057 х 1044 х 900

Загальні відомості про димосос ДН 95-40:

• димосос радіальний (відцентровий);
• одностороннього всмоктування;
• 16 загнутих назад лопаток;
• оснащений направляючим апаратом;
• температура газів, що переміщуються, – не більше 200˚С;
• корпус спіральний поворотний;
• напрямок обертання робочого колеса – праве або ліве (правим вважається рух колеса по часовій стрілці, якщо дивитися збоку електродвигуна);
• положення корпусу – 0˚, 15˚, 30˚, 45˚, 60˚, 75˚, 90˚, 105˚, 120˚, 135˚, 150˚, 165˚, 180˚, 270˚.

Положення корпусу димососів правого та лівого обертання

Призначення димососа ДН 95-40:

• відвід димових газів від газомазутних, парових та водогрійних котельних агрегатів;
• газоочистка;
• пилевловлювання;
• аспірація;
• відвід газів від різних технологічних установок;
• інші санітарно-виробничі цілі.

Димосос ДН 95-40 встановлюється:

• на газомазутних котлах;
• на парових котлах;
• на водогрійних котлах;
• на теплоенергетичних підприємствах;
• у сфері металургії;
• на інших промислових підприємствах.

Конструкція та принцип роботи димососа ДН 95-40:

1. робоче колесо вентилятора – зварне, має 16 загнутих назад лопаток і ступицю. У ступиці колеса виконані отвори, які через проходження повітря зі сторони електродвигуна, частково його охолоджують. Завдяки використанню металу більшої товщини та міцності знижується ризик деформації від високої температури. Колесо динамічно балансується;
2. більш міцний корпус (порівняно з центробіжними вентиляторами) виконує функції відводу повітря, яке виходить із робочого колеса, у певному напрямку, а також часткового перетворення динамічного тиску потоку в статичний. Як і робоче колесо, фарбується теплостійкою фарбою;
3. станина вентилятора зварна, на неї кріпиться корпус і електродвигун. Основа станини має отвори для встановлення на фундамент;
4. циліндричний вхідний патрубок слугує для підводу повітря, що надходить до робочого колеса;
5. направляючий апарат призначений для створення організованого потоку повітря (стабілізованого), що створює менший супротив, тим самим значно підвищуючи ККД вентилятора;
6. асинхронний трифазний (380 В) електродвигун. Двигун додатково захищається металевим щитом (пластиною теплозахисту) від тепла, яке йде від корпуса вентилятора.

При виконанні вентилятора по третій конструктивній схемі (привід робочого колеса через муфту) можливе змащення підшипників привода спеціальним термостійким мастилом.

Принцип роботи димососа аналогічний принципу роботи центробіжних вентиляторів, а саме: електродвигун передає механічну енергію на робоче колесо. Робоче колесо димососа внаслідок обертання засмоктує повітря через вхідний отвір. Повітря рухається від центру до периферії та за рахунок центробіжної сили викидається лопатками у вихідний отвір спірального корпусу (перпендикулярно до вхідного отвору).

Категорія розміщення вентиляторів згідно з кліматичними умовами:

• 3-а категорія – для експлуатації у закритих приміщеннях з природною вентиляцією без штучно регульованих кліматичних умов, де коливання температури та вологості повітря, а також вплив піску та пилу суттєво менший, ніж на відкритому повітрі. Наприклад: у металічних приміщеннях з теплоізоляцією, бетонних, дерев’яних приміщеннях (відсутність впливу атмосферних опадів, прямого сонячного випромінювання, суттєве зменшення вітру; суттєве зменшення чи відсутність впливу розсіяного сонячного випромінювання та конденсації вологи);

Габаритні розміри

Аеродинамічні характеристики
