Вентилятор для бомбосховища ЕРВ-72-2

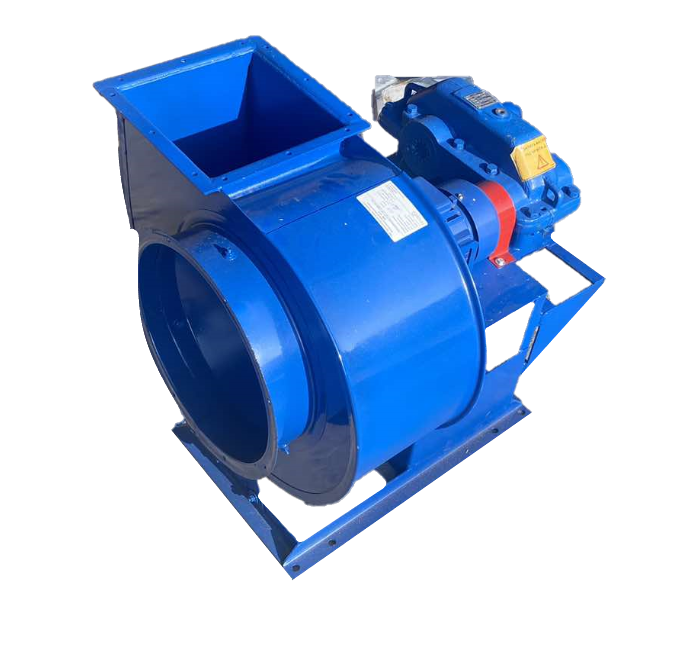

Електроручний відцентровий (радіальний) вентилятор низького тиску моделі ЕРВ-22-2 (удосконалений аналог ЕРВ-72-2) №3,15 (діаметр робочого колеса – 315 мм) загальнопромислового призначення (з вуглецевої сталі) з двигуном АІР63В4 потужністю 0,37 кВт на 1500 об/хв. Конструктивне виконання - №1 – робоче колесо на валу електродвигуна. Призначений для встановлення у приміщеннях споруд цивільної оборони.

---

Вентилятор ЕРВ-22-2 3,15 працює як від електричної мережі, так і від резервного ручного приводу на випадок збою електроживлення.

---

• Тиск - 285 - 190 Па
• Продуктивність - 0,85 - 1,95 тис.м³/год

Габаритні розміри

Загальні відомості про вентилятор ЕРВ-22-2

• вентилятор низького тиску;
• 12 загнутих назад лопаток;
• працюють як від електричної мережі, так і від ручного приводу;
• одностороннього всмоктування;
• напрямок обертання робочого колеса – праве або ліве;
• положення корпусу – 0˚, 45˚, 90˚, 135˚, 180˚, 270˚, 315˚;
• матеріал - вуглецева сталь;
• клас захисту - IP55.

Призначення вентилятора ЕРВ-22-2 3,15

Вентилятори призначаються для роботи в системах припливної та витяжної вентиляції захисних споруд цивільного захисту (сховищ і протирадіаційних укриттів).

Вентилятор ЕРВ-22-2 встановлюється:

• в укриттях шкіл, дитячих садків, ВУЗів та медичних закладів;
• в бомбосховищах багатоповерхівок;
• в сховищах та підвалах приватних будинків;
• та в інших приміщеннях цивільного захисту.

Конструкція вентилятора ЕРВ-22-2 3,15

Вентилятор ЕРВ 3,15 складається з наступних основних вузлів:

• робоче колесо вентилятора – зварне, складається з переднього та заднього дисків, має 12 загнутих назад лопаток і ступицю;
• спіральний корпус ("улитка") виконує функції відводу повітря (яке виходить із робочого колеса) у певному напрямку, а також часткового перетворення динамічного тиску потоку в статичний;
• станина вентилятора зварна, на неї кріпиться корпус і електродвигун. Основа станини має отвори для встановлення на фундамент або віброізолятори;
• колектор конічної форми слугує для підводу повітря, що надходить до робочого колеса;
• редуктора з рукояттю (редуктор має автоматичну муфту перемикання з ручного приводу на електричний і з електричного на ручний);
• асинхронний трифазний (380 В) електродвигун 0,37 кВт на 1500 обертів/хвилину (за бажанням замовника може комплектуватися однофазним (220 В) електродвигуном).

Принцип роботи вентилятора ЕРВ-22-2

Електродвигун передає механічну енергію на робоче колесо. Робоче колесо центробіжного (радіального) вентилятора внаслідок обертання засмоктує повітря через вхідний отвір. Повітря рухається від центру до периферії (із зони високого тиску в низький) та за рахунок центробіжної сили викидається лопатками у вихідний отвір спірального корпусу (перпендикулярно до вхідного отвору).
