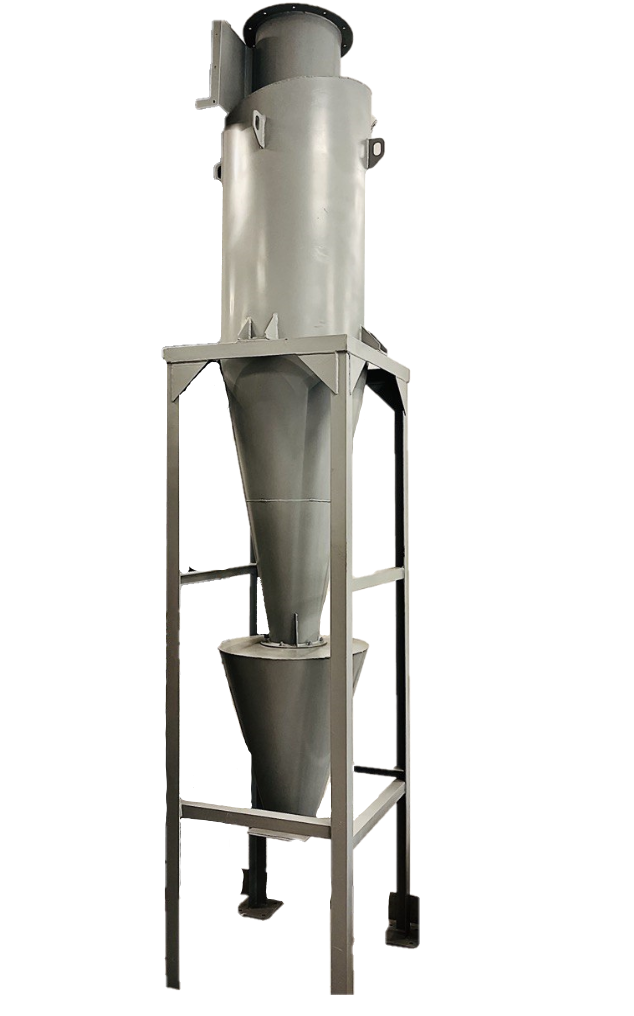

Спіральний циклон СЦН-40-800

Циклон CЦН-40-800 – один із найбільш ефективних пиловловлювачів, який призначений для сухої очистки газоповітряної суміші від вибухобезпечного, нетоксичного пилу, що не злипається. Призначені для роботи в помірному кліматі при температурі навколишнього середовища від мінус 40˚С до плюс 40˚С.

Загальні відомості про циклон CЦН-40-800

• спіральний циклон;
• суха очистка пилу;
• матеріал – вуглецева сталь;
• одиночне чи групове виконання;
• найвища ступінь очистки (серед ЦН-ів, СК-ЦН-ів, УЦ)
• ефективність – 90-98%;
• простий в обслуговуванні;
• ліве чи праве обертання.

Маркування циклонів

СЦН-40-800

СЦН – Спіральний Циклон ДНІОГазу (НИИОГаза);

40 – кут нахилу вхідного патрубка відносно горизонтальної площини (градуси);

800 – внутрішній діаметр циліндричної частини циклона (міліметри);

1 – кількість циклонів у групі (у даному випадку одиничне виконання);

Призначення циклона СЦН-40-800:

• технологічні процеси сушки;
• процеси випалу;
• процеси спалювання палива;
• процеси пневмотранспорту;
• процеси транспортування сипучих речовин, золи;
• процеси агломерації;
• очистка аспіраційного повітря;
• видалення пилу димових газів котелень і т.д.

Циклони ЦН-40-800 застосовуються:

• для димових газів;
• для пневмотранспорту;
• для зернового пилу;
• в енергетиці;
• у деревообробній промисловості;
• у будівельній промисловості.

Конструкція та принцип роботи циклона

Рух пилоповітряної суміші здійснюється по спіралі, що обумовлено конструкцією агрегату. Запилене повітря надходить через вхідний патрубок зверху циклона (5) під нахилом 40˚.  Чим більший діаметр циклона, тим нижча швидкість газу, що варто враховувати при підборі циклона. Під дією відцентрової сили відбувається відділення частинок пилу, а завдяки достатньо високій швидкості ще й відкидання пилу до стінок циклона. Далі під впливом інерції частинки пилу осипаються вниз, потрапляючи в пірамідальний бункер. Після проходження декількох оборотів газоповітряна суміш із нижньої частини циклона піднімається вгору, і вже очищене повітря виходить із верхнього патрубка.

Монтаж циклона

Одним із важливих моментів монтажу є правильна підготовка місця. Можлива установка циклонів як на відкритих площадках, так і на виробничих площах.

Правильний монтаж зазвичай орієнтований на 2 напрями:

- безпека, під час монтажу має бути забезпечено беззаперечне виконання БНіП (СНиП) та робочого проєкта;

- досягнення проєктних параметрів шляхом максимальної герметизації місць з’єднання повітропроводів, а також коректної установки всіх елементів.

У разі монтажу вентилятора перед циклоном необхідний пильовий вентилятор, який буде подавати повітря в систему. За умови наявності розкручувача повітря вентилятор можна встановлювати після циклона, тут уже необхідний ВР 287-46.



За бажанням замовника циклон також може комплектуватися постаментом.



Незалежно від виду, циклон нашого виробництва обов’язково буде укомплектований паспортом на виріб.

Габаритні розміри
